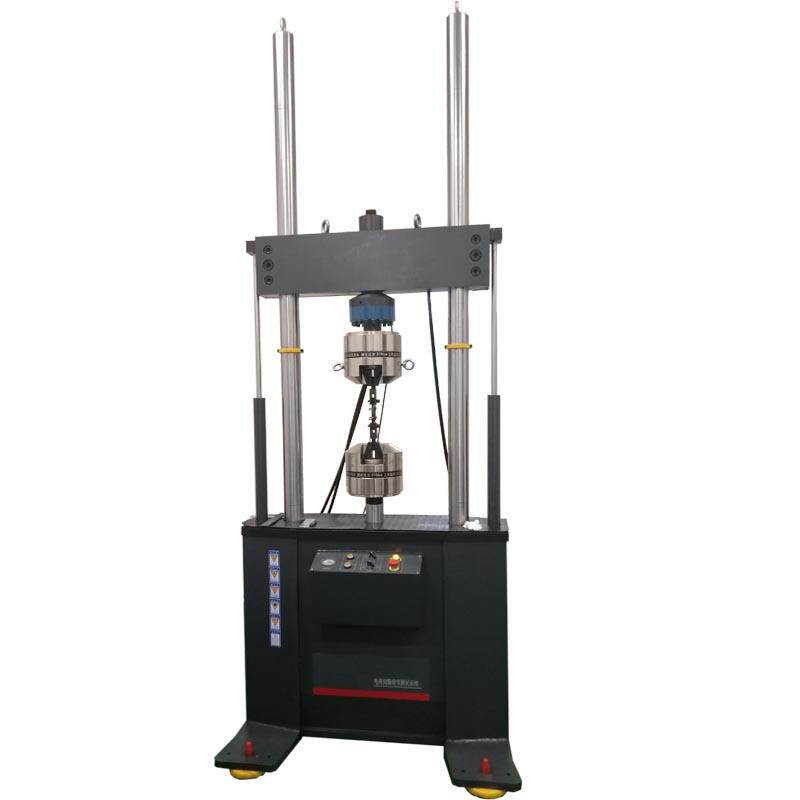

電液伺服動靜疲勞試驗機 電液伺服動靜疲勞試驗機產品簡介：電子式動靜態試驗機主要由一臺主機、全數字單通道伺服控制器以及計算機打印機、相關試驗軟件、其它必要的附件等組成。 電液伺服動靜疲勞試驗機PWS電子式動靜態試驗機產品特點： 主機：（輔助實驗夾具以客戶要求為準） 主機為雙立柱框架式結構， 伺服直線作動器下置于主機框架上部。夾頭分別安裝在橫梁和作動器活塞桿頂端。主機橫梁調整采用電動絲杠升降，傳動單元隱藏在橫梁內部，外觀整潔，主機下部工作臺為分體式，不需要刻意拆掉，整機防止在客戶指定的臺面上。手動夾緊、彈性松開式結構，保證試驗過程中橫梁穩固可靠，同時保證在非試驗狀態時橫梁保持鎖止不動。立柱外表面采用電鍍硬鉻處理，可有效增加立柱抗磨損能力，提高防腐蝕能力，同時增加主機外形的美觀程度。 試驗機主機具有結構緊湊、橫梁升降自如、機架剛度高、試件夾持可靠、對中性好、裝夾方便等特點，并可配備各種夾具和環境試驗裝置以擴展試驗功能。 作動器： 2.1伺服直線作動器是試驗機的核心部件，試驗機通過作動器輸出試驗力。采用自有技術自行設計制造，作動器內置在主機上部，由作動器主體、伺服電機，伺服驅動器和傳感器組成。 2．2、伺服直線作動器振幅極限位置設計緩沖區，避免運行失控產生損傷。 2．3、伺服直線作動器位移傳感器內置于活塞桿內采用美國Schaevitz公司LVDT位移傳感器，運動靈活不受外來干擾，活塞桿采用超精加工，表面鍍絡拋光達Rα0.4u。 2．4、負荷傳感器與夾頭接螺桿處、推桿桿與夾頭處設計有專用消除間隙裝置，進一步提高動態響應性能。 3、全數字單通道伺服控制器： 3．1、控制通道數量：1個，包括試驗力和試驗位移、試驗變形三個閉環控制回路，具有控制模式無擾平滑切換功能。最高閉環控制數據刷新頻率為6kHz；控制器A/D、D/A分辨率為16位；信號發生頻率范圍：0.001Hz～50Hz；信號發生器波形：正弦波、三角波、方波、鋸齒波等；兩級伺服閥驅動單元用于驅動伺服閥；遠程液壓泵站控制功能用于遠程控制液壓泵站；控制器具有極限參數設置功能，具有完備的保護功能。除具有過載（110﹪）保護、二級過流保護外，還具有任意設置的動負荷上下限保護、靜負荷上下限保護、頻率保護等。 3．3、控制器技術參數： 3.3.1全數字通用信號調理單元：試驗力、位移、變形三個閉環控制回路。具有控制模式無擾平滑切換功能。 3.3.2最高閉環控制數據刷新頻率為6kHz。 3.3.3控制器A/D、D/A分辨率為16位。 3.3.4信號發生頻率范圍：0.01Hz～1kHz。 3.3.5信號發生器波形：正弦波、三角波、方波、程序波。 3.3.6控制精度：靜態控制精度為0.3％FS，動態控制精度典型值為0.5％FS。 3.3.7兩級伺服閥驅動單元。 3.3.8遠程液壓泵站控制功能。 3.3.9計數器容量：108。 3.3.10其它必要的I/O輸入輸出單元：四個模擬輸入、四個模擬輸出接口；四個數字輸入、四個數字輸出接口（選配）。 3.3.11極限參數設置功能。 電液伺服動靜疲勞試驗機3.1 最大靜態試驗力：±20kN，全程不分檔，在1-100%范圍內，示值精度20%起±1%。 3.2 最大動態試驗力：±20kN，幅值波動度不大于±2%FS，（滿足《JB/T9397-2002 拉壓疲勞試驗機 技術條件》）。 3.3 作動器振幅：±50mm，示值精度20%起±0.5%FS。 3.4 頻率范圍：0.01—15Hz。 3.5幅頻特性：（取決于系統流量）如下圖 3.6 最大速度：250mm/s。 3.7 控制器類型：單通道，位移和力兩路閉環通道。 3.8 主要試驗波形：正弦波、三角波、矩形波、斜波等。 3.9 試驗空間：高度750mm，試驗寬度420mm。 3.10 主機剛度：2.5×108 N/m。 3.11圓試樣夾持范圍：φ5—φ15mm。 3.12 主機重量：650kg 3.13整機功率：5kw 電液伺服動靜疲勞試驗機系統配置清單：見附表
| 項目名稱 | 數量 | 產地 | 1 | 主機 | 機架（含立柱、橫梁、工作臺等） | 1套 | 自制 | 伺服直線作動器 | 1套 |
| 伺服驅動器 | 1 |
| 負荷傳感器 | 1 | 美國世銓（天津）/美國傳力 | 夾頭（根據客戶定制） | 2 | 根據協議 | 2 | 全數字伺服控制器 | 1 |
| 3 | 試驗應用軟件包 | 1 |
| 4 | 計算機 | 1 | HP | 5 | A4打印機 | 1 | HP1112 | 6 | 用于標定負荷傳感器的反力架、壓縮附具 | 1 | 自制 | 7 | 壓縮附具 | 1 | 自制 | 8 | 三點彎曲附具 | 1 | 選配 | 9 | 剪切附具 | 1 | 選配 | 10 | 信號線、連接電纜 | 1 |
|
更多電液伺服動靜疲勞試驗機請電話聯系我們濟南信標自動化設備有限公司。專業生產液壓萬能試驗機，疲勞試驗機，扭轉試驗機，高溫蠕變試驗機，彈簧試驗機，彎曲試驗機，沖擊試驗機，彎曲強度試驗機，抗拉強度試驗機等。
|
